转炉石吸收二氧化硫有效么 ?|纽瑞德特种气体-尊龙平台登录
尊龙平台登录-尊龙ag旗舰厅官网官方入口|尊龙平台登录-尊龙ag旗舰厅官网官方入口|尊龙平台登录-尊龙ag旗舰厅官网官方入口|网站地图欢迎光临武汉纽瑞德特种气体有限公司!

转炉石吸收二氧化硫有效么 ?|纽瑞德特种气体-尊龙平台登录

全国服务热线:4006277838
纽瑞德感谢客户对其大力支持
当前位置:尊龙平台登录-尊龙ag旗舰厅官网官方入口 » 纽瑞德资讯 » 纽瑞德最新动态 » 转炉石吸收二氧化硫有效么 ?
文章出处:责任编辑:作者:人气:-发表时间:2014-09-14 09:31:00【 】

  二氧化硫是最常见的硫氧化物,无色气体,有强烈刺激性气味。大气主要污染物之一。二氧化硫进一步氧化,通常在催化剂存在下,便会迅速高效生成硫酸。这就是对使用这些燃料作为能源的环境效果的担心的原因之一。如何脱硫,如何减少二氧化硫气体排放,减少二氧化硫对环境的污染,是我们共同研究的话题。今天我们来了解一下转炉石吸收二氧化硫的效用。

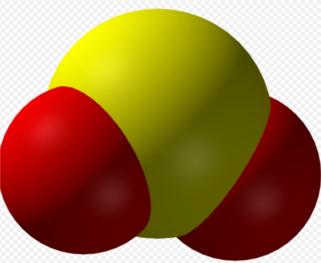

二氧化硫分子模型


  转炉石为转炉炼钢的废弃物,其组成中cao约佔40wt.%。研究探讨利用转炉石吸收二氧化硫的可行性。转炉石经过研磨与筛分之后,分别添加氢氧化钙、废玻璃粉末,以及盐酸溶液,经过浆化和乾燥,製备出吸收剂,再以微分固定床反应器,在模拟乾式烟道气除硫程序的条件下(60℃、70%rh、1000 ppm so2),量测吸收剂对二氧化硫的反应性。


  转炉石与氢氧化钙在浆化过程中(水/固比10/1)并未反应生成高比表面积的水合产物,所得吸收剂的比表面积,与重量配比(100/0-0/100)、浆化温度(25-95℃)、浆化时间(0.42-32hr)并无显著的关系,约在11-19 m2/g之间。转炉石/废玻璃吸收剂(50/50)则在浆化过程中生成高比表面积的硅酸钙水合物。转炉石添加盐酸可将部分钙转化为具潮解性的氯化钙。研磨后的转炉石原料,其反应一小时的钙利用率可达0.14,但低于氢氧化钙的钙利用率(0.19)。转炉石/氢氧化钙吸收剂的钙利用率在重量配比小于50/50时,高于氢氧化钙,以40/60时为最佳,达0.31;重量配比为10/90时的二氧化硫捕捉率将最佳,约0.22g so2/gsorbent,略高于配比为40/60的吸收剂(0.21g so2/g sorbent)。转炉石与盐酸在室温下浆化所得到的吸收剂,其钙利用率随盐酸添加量变化,在0.1molhcl/100g bof3时达到最大值0.35,此值略高于转炉石/氢氧化钙吸收剂的最佳钙利用率;其二氧化硫捕捉率则为0.14gso2/g sorbent,低于转炉石/氢氧化钙吸收剂之最佳二氧化硫捕捉率。



  化学小常识:

  高纯二氧化硫用途:制造无机硫化物,有机物合成,薰蒸剂,杀虫剂,水果蔬菜的保鲜剂,消毒用杀菌剂,漂白剂,造纸工业,鞣皮,制冷剂,石油精炼,镁的冶炼,防腐剂,标准气,校正气,在线线仪表标准气。

0
此文关键字:转炉石吸收二氧化硫
网站地图
